长寿命、高纹波品铝电解电容器-足球看盘软件

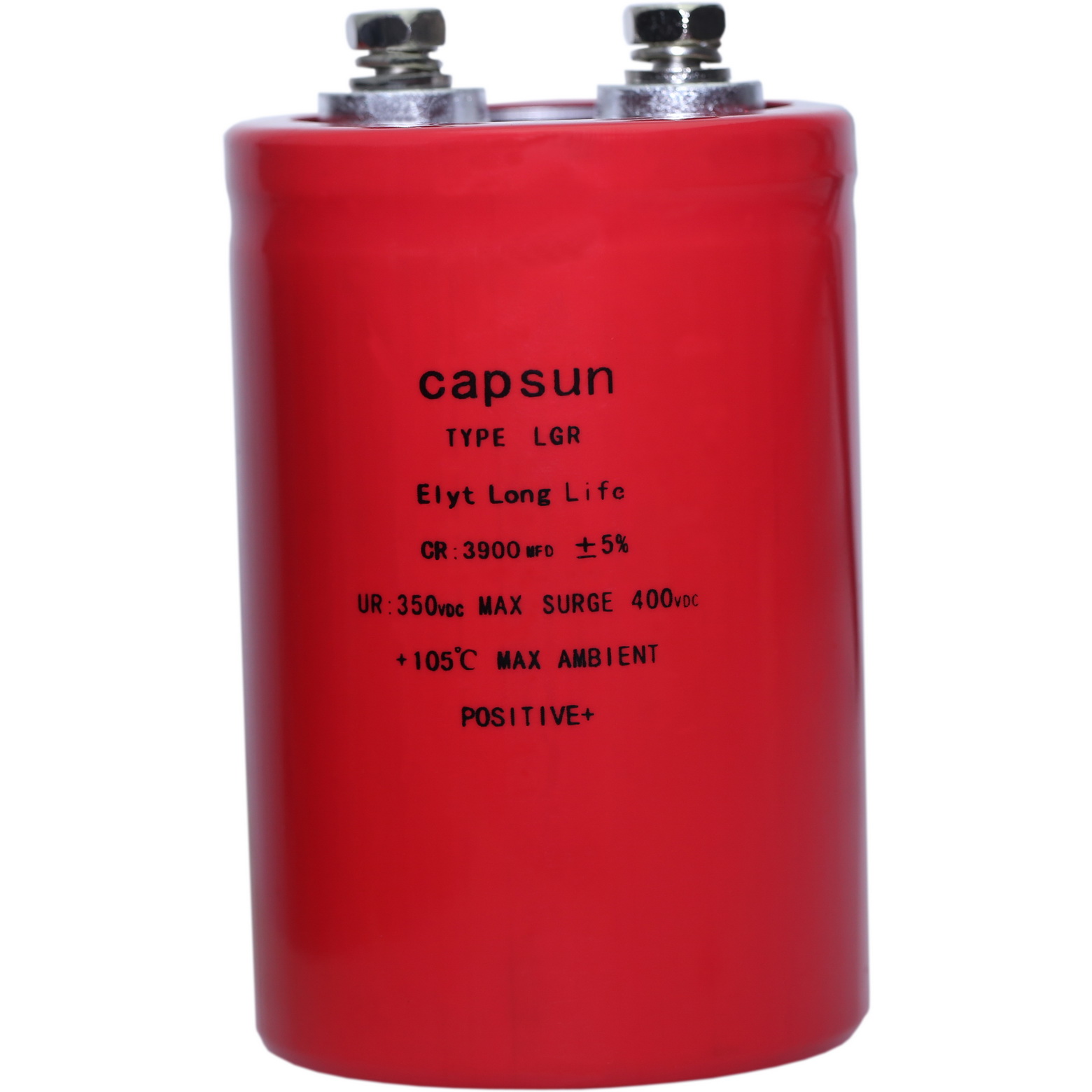

lgr 系列

项目

特性

工作温度范围

-25~ 105℃

额定电压范围

350~450vdc

静电容量容许差

± 20%（m）------------------------- 20℃/120hz

漏电流

i=0.02cv或者5ma中任意一个较小值
i:漏电流（µa）、c:静电容量（µf）、额定电压（vdc）---------------- 20℃、5分钟值

损失角正切值（tanδ）

≤0.15 ---------------------- 20℃/120hz

温度特性

静电容量变化率 c（-25℃）/c（ 20℃）≥0.7 ------------------ 20℃/120hz

绝缘电阻

全部端子和容器套上的绝缘套且安装的固定带之间用dc500v的绝缘电阻测定仪测出的值≥100mω

绝缘耐压

全部端子和容器套的绝缘套且安装的固定带之间施加ac2000v的电压1分钟未出现异常。

耐久性

在85℃环境下，不超过额定电压的范围下叠加额定纹波电流，连续加载额定电压2000小时后，
待温度恢复到20℃进行测量时，应满足以下要求。

静电容量变化率

≤初始值的±20%

损失角正切值

≤初始规格值的200%

漏电流

≤初始规格值

高温无负荷特性

在85℃环境下，无负荷放置500小时后待温度恢复到20℃，进行试验前处理（jis c 5101-4 4.1项）
后进行测量时，应满足以下要求

静电容量变化率

≤初始值的±20%

损失角正切值

≤初始规格值的200%

漏电流

≤初始规格值

工作电压

额定容量

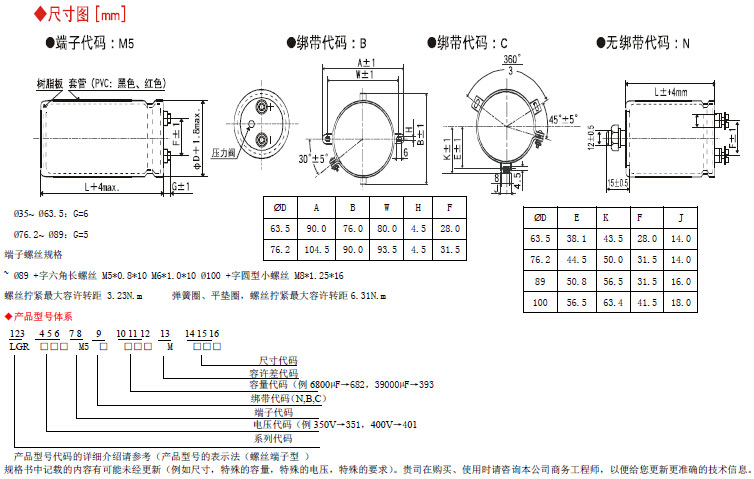

外壳尺寸d x l

损耗角120hz,20℃

额定纹波电流

产品型号

[v]

[μf]

[mm]

[tanδ]

（ams/85℃, 120hz）

350

3300

63.5*115

0.15

14.4

lgr351m5c332mdb5

3900

63.5*130

0.15

16.6

lgr351m5c392mdd0

4700

63.5*155

0.15

19.8

lgr351m5c472mdf5

4700

76.2*115

0.15

19.1

lgr351m5c472meb5

5600

63.5*170

0.15

22.5

lgr351m5c562mdh0

5600

76.2*130

0.15

21.9

lgr351m5c562med0

6800

76.2*155

0.15

26.2

lgr351m5c682mef5

8200

76.2*170

0.15

30

lgr351m5c822meh0

8200

89*155

0.15

29.2

lgr351m5c822mff5

10000

89*170

0.15

33.7

lgr351m5c103mfh0

12000

100*190

0.15

37.8

lgr351m5c123mgk0

15000

100*250

0.15

47.7

lgr351m5c153mgr0

400

2700

63.5*115

0.15

13.1

lgr401m5c272mdb5

3300

63.5*130

0.15

15.2

lgr401m5c332mdd0

3900

63.5*155

0.15

17.9

lgr401m5c392mdf5

3900

76.2*115

0.15

18.2

lgr401m5c392meb5

4700

63.5*170

0.15

20.5

lgr401m5c472mdh0

4700

76.2*130

0.15

20.1

lgr401m5c472med0

5600

76.2*155

0.15

23.8

lgr401m5c562mef5

6800

76.2*170

0.15

27.3

lgr401m5c682meh0

6800

89*155

0.15

26.6

lgr401m5c682mff5

8200

89*170

0.15

30.5

lgr401m5c822mfh0

10000

100*190

0.15

34.5

lgr401m5c103mgk0

12000

100*220

0.15

40.2

lgr401m5c123mgn0

450

2200

63.5*115

0.15

11.8

lgr451m5c222mdb5

2700

63.5*130

0.15

13.7

lgr451m5c272mdd0

2700

76.2*115

0.15

14.5

lgr451m5c272meb5

3300

63.5*155

0.15

16.5

lgr451m5c332mdf5

3300

76.2*130

0.15

16.9

lgr451m5c332med0

3900

63.5*170

0.15

18.7

lgr451m5c392mdh0

4700

76.2*155

0.15

21.7

lgr451m5c472mef5

5600

76.2*190

0.15

26.1

lgr451m5c562mek0

5600

89*155

0.15

24.1

lgr451m5c562mff5

6800

89*170

0.15

27.8

lgr451m5c682mfh0

8200

89*190

0.15

32

lgr451m5c822mfk0

10000

100*220

0.15

36.8

lgr451m5c103mgn0

12000

100*250

0.15

42.7

lgr451m5c123mgr0

频率（hz）

120

300

1k

3k

修正系数

1.0

1.1

1.3

1.4
