系列：
所属分类：长寿命，小型化品铝电解电容器
类别：
额定电压范围（vdc）：

资料下载

工作上限温度.标准寿命(hours)
详细信息
规格书

125℃ 3000小时

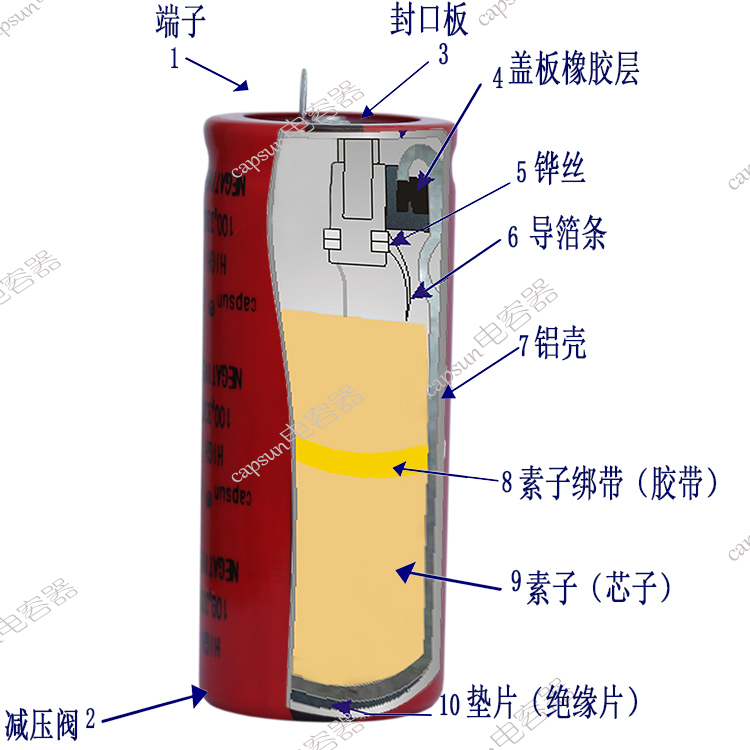

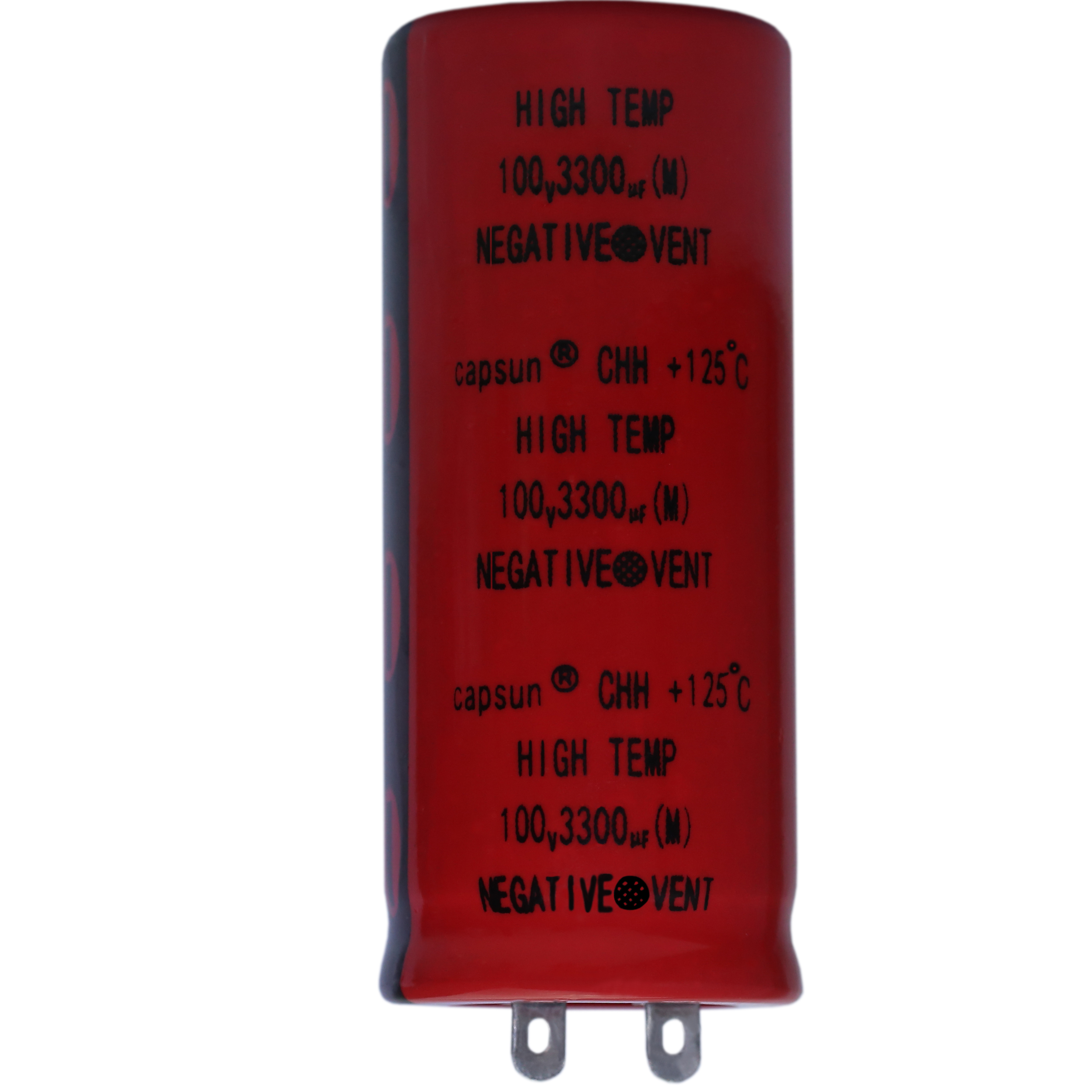

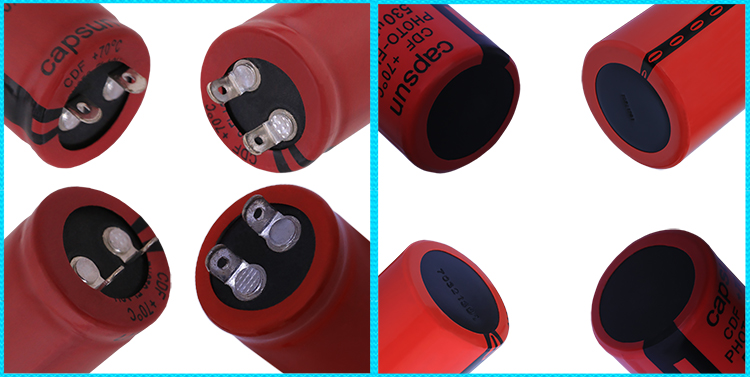

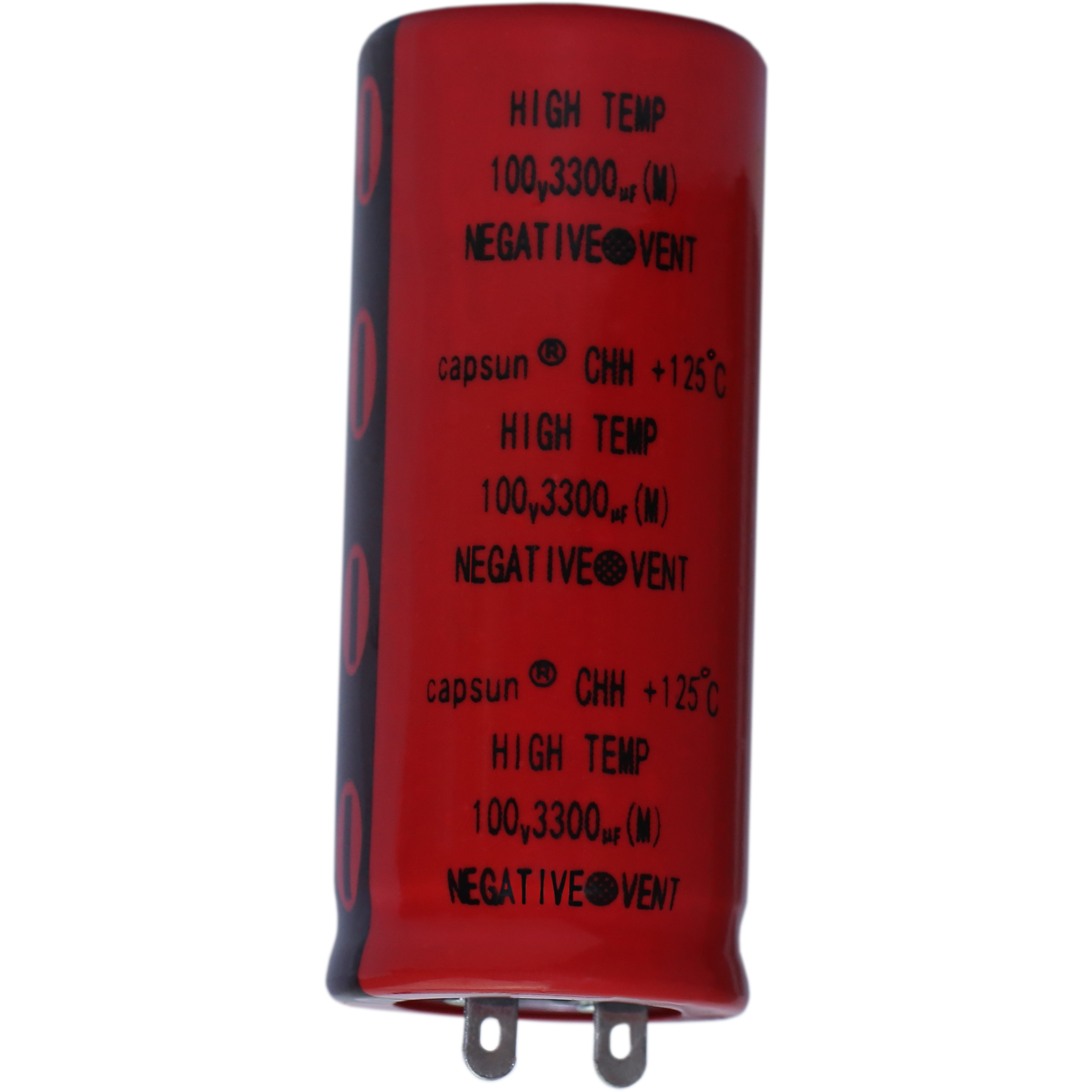

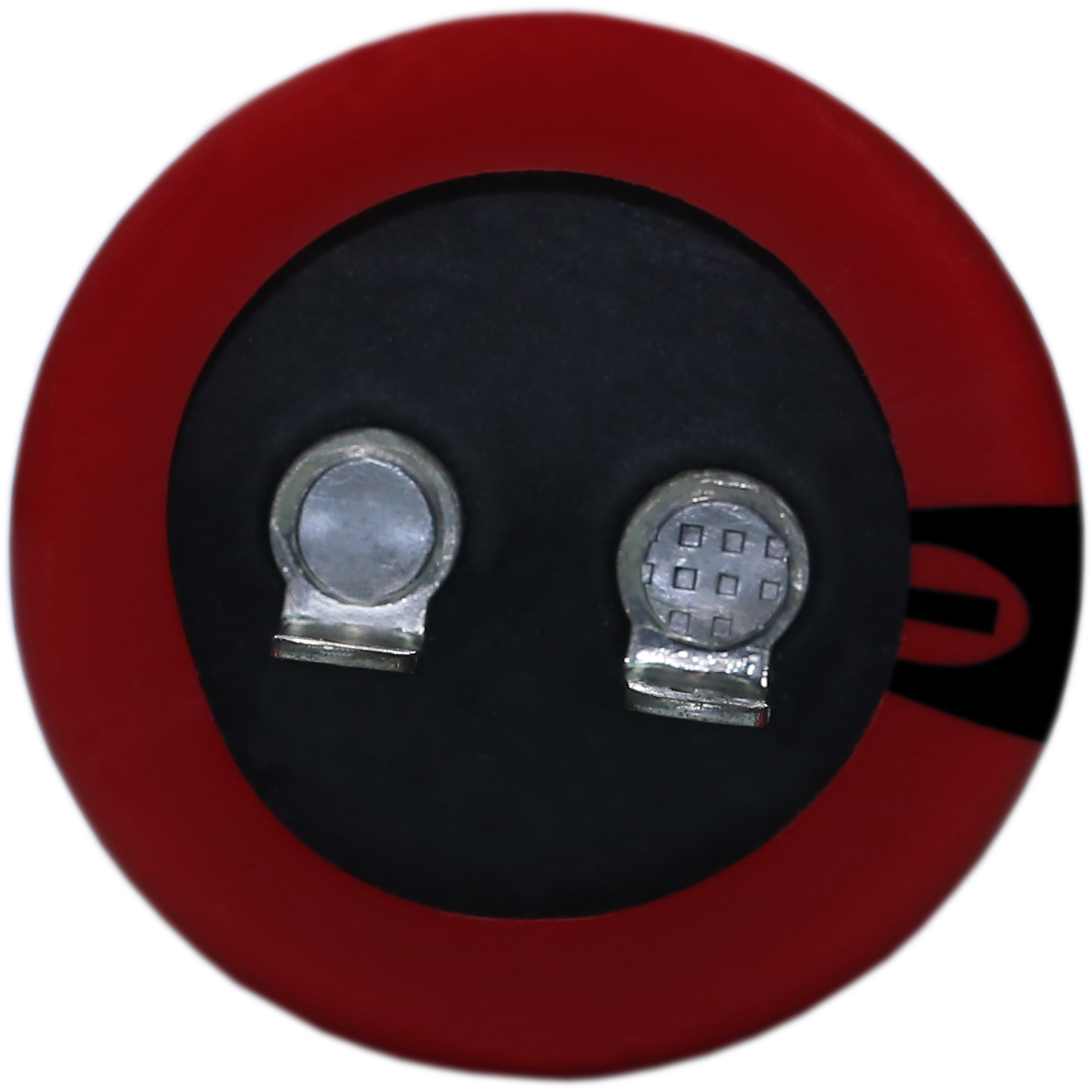

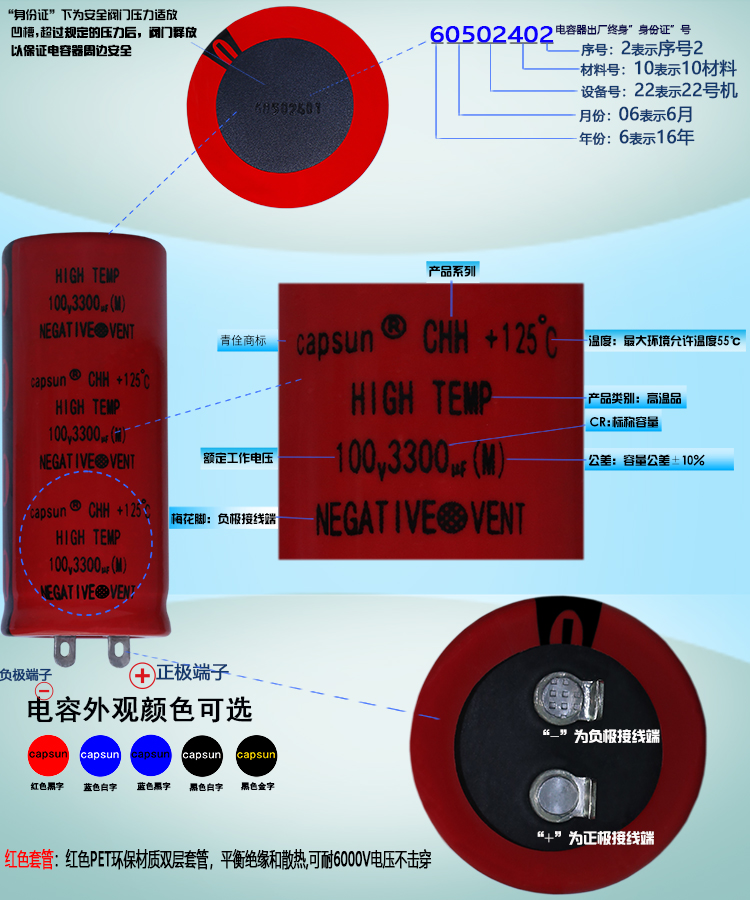

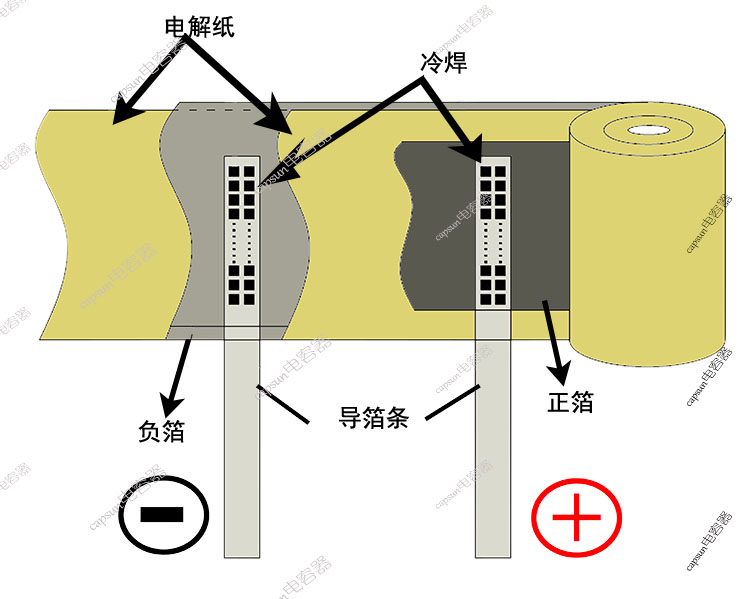

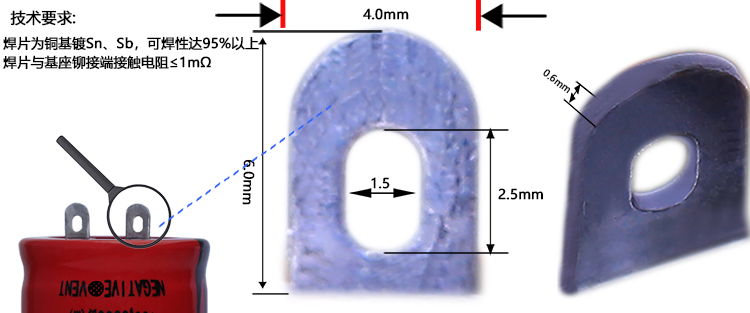

chh 系列

●保证高温品长寿命品125℃ 3000小时标准品。（叠加纹波电流）；
●额定电压范围：10v～450v，静电容量范围：68～15000μf；
●最适合于通信基础设施电源等高温用途例如地下油井，测井等超高温环境下使用；
●有较高的抗震性,永不震动。

◆规格表

项目

特性

工作温度范围

-40~ 125℃

额定电压范围

10~450_vdc

静电容量容许差

± 20%（m） 20℃、120hz

漏电流

i=3√cv 施加额定电压5分钟后）
i=漏电流（µa） c=静电容量（µf） v=额定电压 20℃/5分钟值

损失角正切值（tanδ）

额定电压（vdc）	10v～450v
tanδmax	0.10

温度特性

额定电压（vdc）	10v～250v	400v～450v
z(-25℃)/z( 20℃)	4	8

耐久性

125℃环境下，不超过额定电压的范围下叠加额定纹波电流，连续加载额定电压3000小时后，待温度恢复到25℃进行测量时，满足以下要求。

静电容量变化率

≤初始值的±20%

损失角正切值

≤初始规格值的200%

漏电流

≤初始规格值

高温无负荷特性

在125℃环境下，无负荷放置1000小时后待温度恢复到20℃，进行试验前处理（jis c 5101-4 4.1项）后进行测量时，应满足以下要求。

静电容量变化率

≤初始值的±20%

损失角正切值

≤初始规格值的200%

漏电流

≤初始规格值

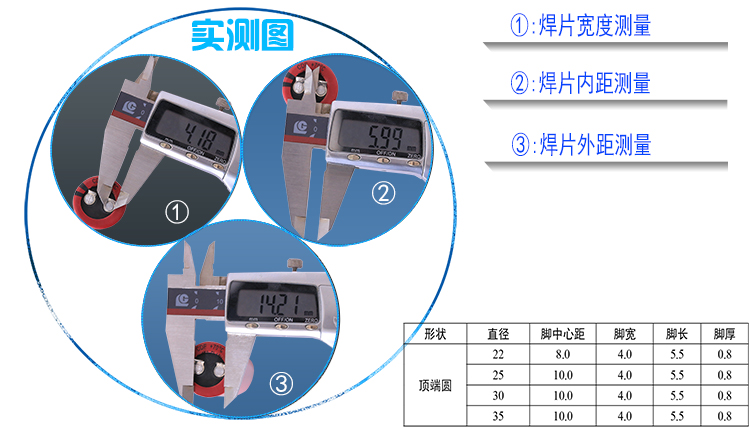

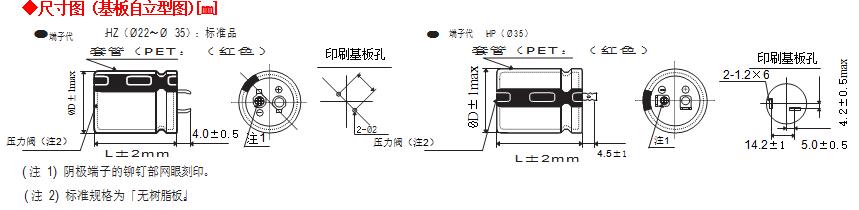

一览表

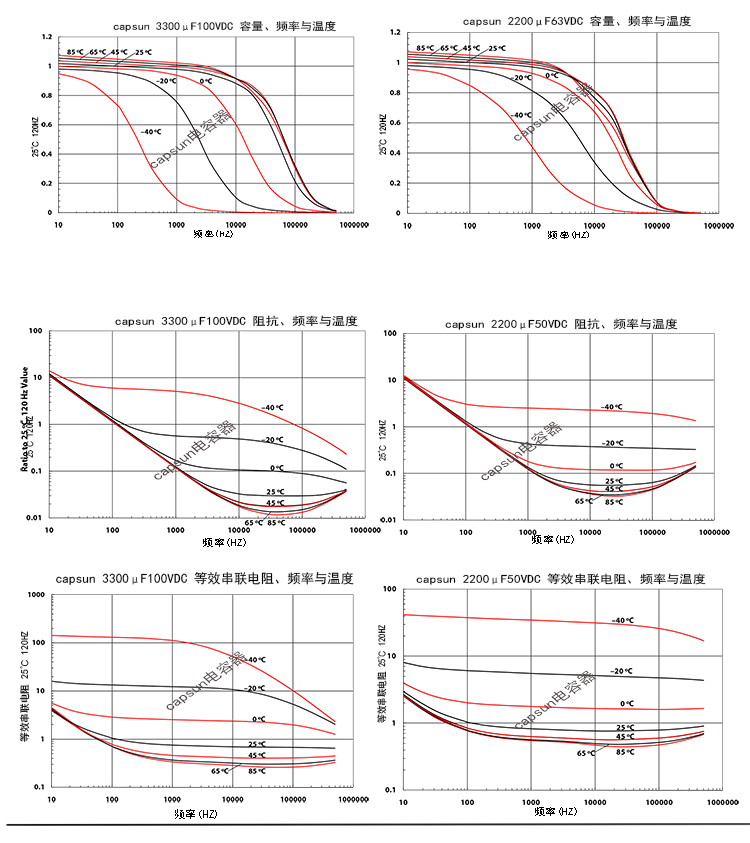

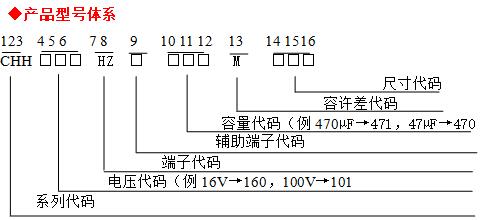

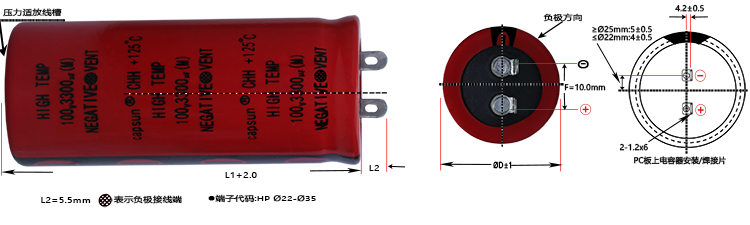

工作电压 [v]	额定容量 [μf]	外壳尺寸 d x l [mm]	损失角正切值（tanδ）	额定纹波电流（ams/125℃,120hz）	产品型号
10	2200	22×30	0.10	3.0	chh100hzn222mp30
	3300	22×50	0.10	3.7	chh100hzn332mp50
	4700	22×50	0.10	5.0	chh100hzn472mp50
	6800	25×60	0.10	6.0	chh100hzn682mq60
	10000	25×60	0.10	8.2	chh100hzn103mq60
	15000	25×90	0.10	10	chh100hzn153mq90
16	1500	22×50	0.10	2.5	chh160hzn152mp50
	2200	22×50	0.10	3.5	chh160hzn222mp50
	3300	22×60	0.10	4.8	chh160hzn332mp60
	4700	25×60	0.10	6.4	chh160hzn472mq60
	6800	25×60	0.10	7.4	chh160hzn682mq60
	10000	25×90	0.10	9.8	chh160hzn103mq90
25	1000	22×30	0.10	2.5	chh250hzn102mp30
	1500	22×40	0.10	3.5	chh250hzn152mp40
	2200	22×50	0.10	4.8	chh250hzn222mp50
	3300	25×60	0.10	6.4	chh250hzn332mq60
	4700	25×70	0.10	7.4	chh250hzn472mq70
	6800	25×90	0.10	9.8	chh250hzn682mq90
40	680	22×30	0.10	2.5	chh400hzn681mp30
	1000	22×40	0.10	3.4	chh400hzn102mp40
	1500	22×60	0.10	4.5	chh400hzn152mp60
	2200	25×60	0.10	5.9	chh400hzn222mq60
	3300	25×75	0.10	7.4	chh400hzn332mq75
	4700	25×90	0.10	9.8	chh400hzn472mq90
63	330	22×30	0.10	2.2	chh630hzn331mp30
	470	22×40	0.10	3.1	chh630hzn471mp40
	680	22×50	0.10	3.9	chh630hzn681mp50
	1000	25×60	0.10	5.1	chh630hzn102mq60
	1500	25×75	0.10	6.6	chh630hzn152mq75
	2200	25×90	0.10	8.4	chh630hzn222mq90
100	220	22×40	0.10	2.5	chh101hzn221mp40
	330	22×50	0.10	3.2	chh101hzn331mp50
	470	25×60	0.10	3.9	chh101hzn471mq60
	680	25×70	0.10	4.7	chh101hzn681mq70
	1000	25×90	0.10	6.8	chh101hzn102mq90
	2200	25×90	0.10	8.9	chh101hzn222mq90
	3300	30×70	0.10	10.2	chh101hzn332mr70
160	47	22×40	0.10	1.07	chh161hzn471mp40
	68	25×40	0.10	1.38	chh161hzn681mq40
	100	25×60	0.10	2.1	chh161hzn101mq60
	150	25×70	0.10	2.7	chh161hzn151mq70
	220	25×90	0.10	4.0	chh161hzn221mq90
	470	25×90	0.10	5.2	chh161hzn471mq90
250	15	22×30	0.10	0.54	chh251hzn150mp30
	22	22×30	0.10	0.62	chh251hzn220mp30
	33	22×40	0.10	0.92	chh251hzn330mp40
	47	25×60	0.10	1.42	chh251hzn470mq60
	68	25×70	0.10	1.75	chh251hzn680mq70
	100	25×90	0.10	2.7	chh251hzn101mq90
350	10	22×30	0.10	0.48	chh351hzn100mp30
	15	22×30	0.10	0.57	chh351hzn150mp30
	22	22×40	0.10	0.79	chh351hzn220mp40
	33	25×40	0.10	1.07	chh351hzn330mq40
	47	25×60	0.10	1.3	chh351hzn470mq60
400	270	30×30	0.20	1.24	chh401hzn271mr30
	330	30×35	0.20	1.41	chh401hzn331mr35
	330	35×30	0.20	1.48	chh401hzn331ma30
	390	30×40	0.20	1.57	chh401hzn391mr40
	390	30×45	0.20	1.61	chh401hzn391mr45
	390	35×35	0.20	1.64	chh401hzn391ma35
	470	30×50	0.20	1.80	chh401hzn471mr50
	470	35×40	0.20	1.86	chh401hzn471ma40
	560	30×55	0.20	2.01	chh401hzn561mr55
	560	30×60	0.20	2.04	chh401hzn561mr60
	560	35×45	0.20	2.08	chh401hzn561ma45
	680	35×50	0.20	2.34	chh401hzn681ma50
	680	35×55	0.20	2.39	chh401hzn681ma55
	820	35×60	0.20	2.67	chh401hzn821ma60
450	6.8	22×30	0.10	0.24	chh451hzn6r1mp30
	10	22×30	0.10	0.39	chh451hzn100mp30
	15	22×40	0.10	0.42	chh451hzn150mp40
	22	22×40	0.10	0.56	chh451hzn220mp40
	33	25×60	0.10	0.62	chh451hzn330mq60
	47	25×70	0.10	1.03	chh451hzn470mq70
	68	25×90	0.10	1.3	chh451hzn680mq90
	220	30×30	0.20	1.12	chh451hzn221mr30
	270	30×35	0.20	1.27	chh451hzn271mr35
	270	30×40	0.20	1.31	chh451hzn271mr40
	270	35×30	0.20	1.34	chh451hzn271ma30
	330	30×45	0.20	1.48	chh451hzn331mr45
	330	35×35	0.20	1.51	chh451hzn331ma35
	390	30×50	0.20	1.64	chh451hzn391mr50
	390	35×40	0.20	1.70	chh451hzn391ma40
	470	30×55	0.20	1.84	chh451hzn471mr55
	470	30×60	0.20	1.87	chh451hzn471mr60
	470	35×45	0.20	1.91	chh451hzn471ma45
	560	35×50	0.20	2.13	chh451hzn561ma50
	560	35×55	0.20	2.17	chh451hzn561ma55
	680	35×60	0.20	2.43	chh451hzn681ma60

f=10khz(c>1000uf)
f=100khz(c<1000uf)
◆额定纹波电流频率修正系数
纹波频率与标准品一览表的规定值相异时，请使用小于乘以下表系数所得之值的值。
●频率修正系数

频率（hz）	50	60	120	500	1k	10k
10～250vc	0.93	0.95	1.00	1.05	1.08	1.15
350～450vc	0.75	0.80	1.00	1.20	1.25	1.40

× 铝电解电容器由于在纹波电流叠加时自我发热、温度上升而老化，每升温5℃寿命减少一半。
想要保持长寿命请在使用过程中降低纹波电流。
