联合法：它是将阳树脂单床 阴树脂单床 阳阴树脂混床的联合方法。它综合床法和混床法的优点，所得水的纯度高，质量稳定，电阻率可达10~15 mω•cm,ph为7，水中的硅含量低于0.01mg/l,金属杂质含量在0.001mg/l以下。
2.3再生处理
电解
电容器生产用纯水的装置经过长期工作后，不论砂滤、活性炭过滤，还是离子交换树脂的交换作用，其过滤和离子交换能力均下降，故必须进行再生。
树脂的再生处理依制法不同而采取不同的处理方法。
2.3.1复床的再生：
阳树脂单床，由高位水槽经过水口注入5%盐酸溶液8000ml（对4公斤树脂而言）于交换柱中，控制流速，使之在一小时内左右流完，再用纯水或经阳树脂单床流出的水淋洗至出水ph值达8~9为止。
2.3.2混床再生
混床法制
电解电容器生产用之纯水，它的处理比较麻烦，必须对砂滤器，活性炭过滤器和混合床分别进行再生处理。
2.3.2.1砂泸器再生方法：
逆洗-将自来水从砂滤器底部流入，使砂滤器层所开业附的污物从顶部的排水口排出
暂停-逆洗后暂停从底部流入自来水，让细粗砂下沉。
清洗-让自来水从顶部流入，从底部流出，直至水清为止。如果水仍浑浊，则可再逆洗一次，直至流出水清为止，才算砂滤处理结束。
2.3.2.2活性炭过滤器再生方法
逆洗-打开活门，让自来水从活性炭过滤器底部流入，使活性炭表面所吸附的污物从顶部排水口排出。
暂停-逆洗后暂停从底部流入自来水，让活性炭下沉。
清洗-让自来水从顶部流入，从底部流出，直至水清为止。如果水仍浑浊，则可再逆洗一次，直至流出水清为止，才算砂滤处理结束。
2.3.3混合床中阴阳离子交换树脂再生方法
逆洗1-将原水从混合床底部流入，使附着于离子交换树脂表面的污物从床顶部的排水管排出。同时阴、阳离子交换树脂因此比重不同而分层，阴离子交换树脂在上，阳离子交换树脂在下。
暂停1-暂停原水从底部流入，让交换树脂沉淀。
逆洗2，暂停2-分别同逆洗1，暂停1一样。此时使离子交换树脂表面污物彻底清洗干净，阴、阳离子交换树脂分层。
碱洗-它是对阴离子交换树脂进行再生。将浓度为5%~40%的氢氧化钠（ar级）溶液，缓慢地流入混合床里，用30~60分钟流入完。
流出-将naoh溶流出，120分钟流完。
酸洗-它是对阳离子交换树脂进行再生。将浓度为5%~36%的盐酸（ar级）溶液，缓慢地流入混合床里，20分钟流入完。
流出-将盐酸溶流流出，40分钟流完。
洗净1-将残留杂质用自来水清洗干净。
混合-将阴、阳离子交换树脂混合均匀。
洗净2-将树脂最后用水清洗干净并为采水作准备。
2.4水质的检验
2.4.1物理法检验

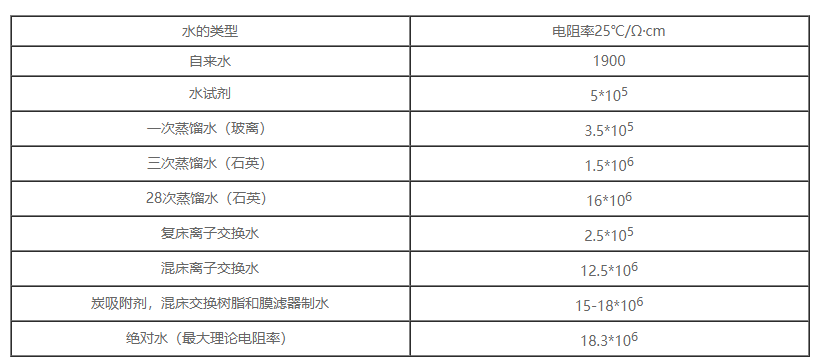

利用电导仪测定测定水的电阻率。电阻越高越好，表示水中的离子数越少。对于要求较高的电解电容器生产用纯水，电阻率越高就越好。在电解电容器生产酸制电解液用的纯水水质要求就更高，否则会影响到产品性能和寿命特性等，下表列出了各级水的电阻率
2.4.2化学检验
2.4.2.1ph值
用ph计即酸度计测定，或者取水样10毫升，加甲基红试剂（变色范围ph=4.2~6.2）2滴，以不显示红色为合格；另取水样10毫升，加溴百里酚兰（变色范围ph=6.0~7.6）5滴，以不显示蓝色为合格；也可用ph试纸检查。
2.4.2.2氯离子的检查
取水样100毫升，加硝酸数滴，滴1%硝酸银溶液1~2滴，摇匀。无白色混浊为合格。
2.4.2.3硫酸酸根离子的检验
取水100毫升，加1%氯化钡溶液1毫升，摇匀。无白色混浊为合格。
2.4.2.4铁离子的检验
取水样100毫升，加盐酸1毫升，再加0.1mol/亚铁氰化钾{4fe(cn)6•3h2o）}溶液1毫升，摇匀。以不显示蓝色为合格。
2.4.2.5钙离子的检验
取水样10毫升，调节ph为12~12.5，加入适量的钙指示剂，摇匀。若溶液呈红色，表示有ca2 存在，呈蓝色则为合格。
2.4.2.6镁离子的检验
取水样10毫升，加数滴氨性缓冲溶液（ph=10）及0.5%的铬黑t指示剂溶液2~3滴，摇匀。若溶液呈红色，表示有mg2 存在，呈蓝色则为合格。
2.4.2.7可溶性硅的检验
取水样100毫升，加入1%钼酸铵溶液15滴、草酸-硫酸混合液（4%h2c2o4:0.163mol/l h2so4按1：3）8滴，摇均，放置10分钟（或水浴加热半分钟），再滴入1%硫酸亚铁铵溶液5滴，摇匀。以不显示蓝色为合格。
2.4.2.8易氧化物的检验
取水样100毫升，加入稀硫酸10毫升，煮沸后加0.063mol/l高锰酸钾（kmno4）溶液2滴，煮10分钟，溶液仍呈粉红色为合格
2.4.2.9不挥发物的检验
取水样100毫升，在水浴上蒸干，并在烘箱中于105℃干燥1小时，所留残渣以不超过0.1毫克为合格。
上术各检验项目中，作为铝电解电容器用的纯水，在实际生产中主要检测参数是纯水的电阻率、氯根、ph值、硫酸根，其次是铁离子，其结果应符合规定值
