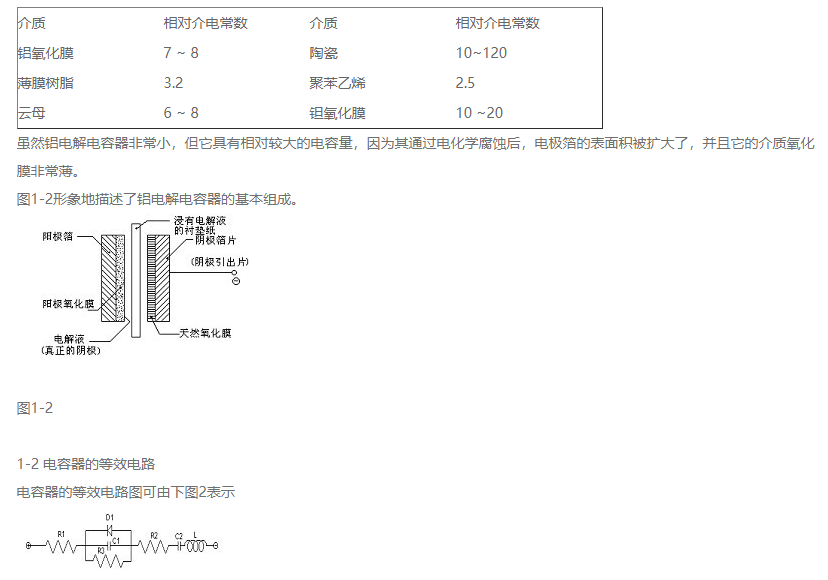

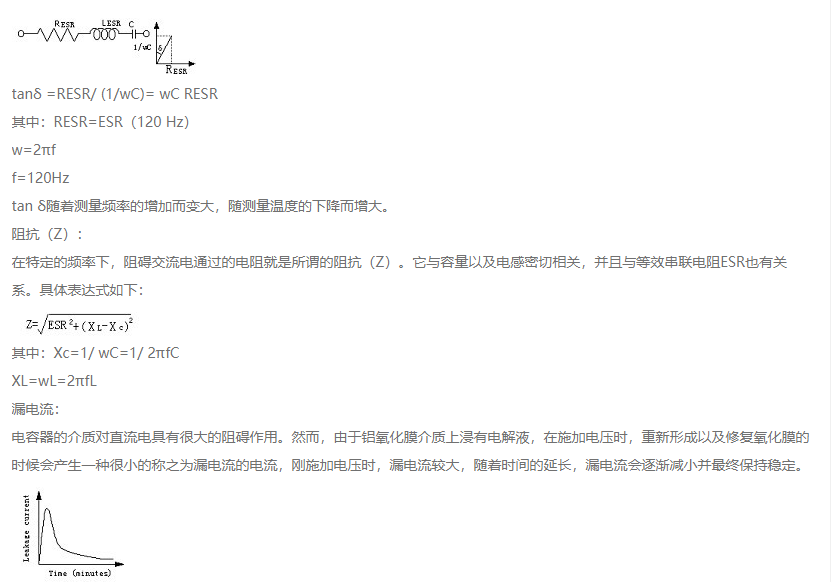

（3）考虑纹波电流，环境温度时可由（5）式得到下式：
其中，i0：最高工作温度下的额定纹波电流（arms）
i：叠加的纹波电流（arms）
由于直接测量电容器的内部温升存在着困难，下表列出了表面温度和内部核心温度的换算关系。
图表2-1
直径 ~10 12.5~16 18 22 25 30 35
中心/表面 1.1 1.2 1.25 1.3 1.4 1.6 1.65
寿命的推算公式，原则上适用于周围环境温度为 40℃到最高工作温度范围内，但由于封口材料的老化等因素，实际的推算寿命时间一般最大为15年。
（表2-1 寿命推算曲线）
3 电容器的串联均衡电阻的计算：
3-1 回路展开图

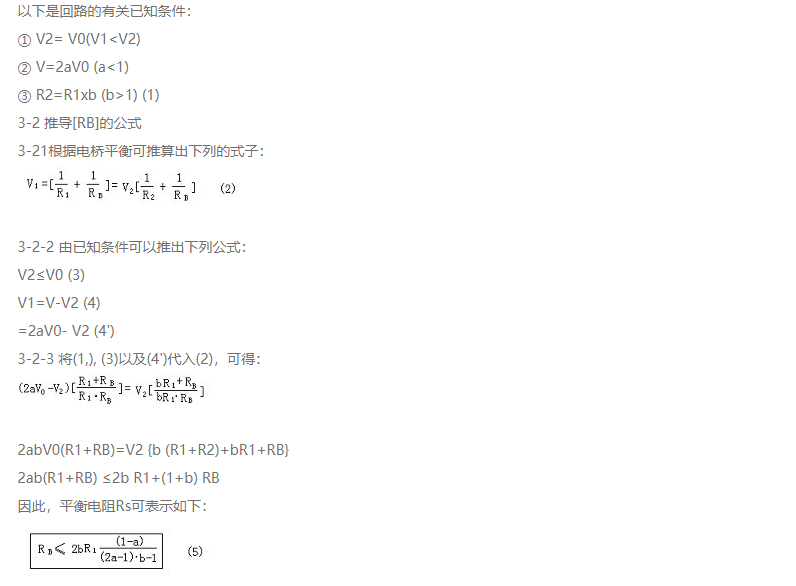

两个电容器（c1，c2）相串联，等效电路可用下图来表示，均衡电阻rb的计算公式可表示如下

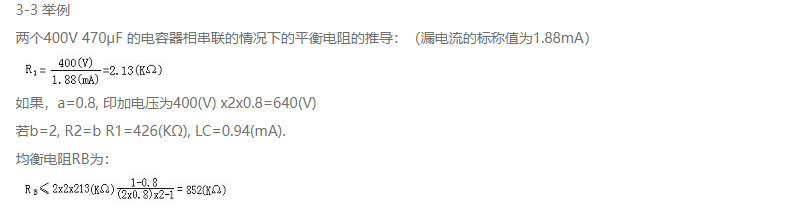

4. 冗余电压
铝电解电容器先充电，再放电，而后再将两引线短接，再将其放置一段时间后，两端子间存在电压上升的现象；由这种现象所引起的电压称之为再生电压。下面介绍一下产生这种现象的过程。
当电压施加在介质之上时，在介质内部引起电子的转移，从而在介质内部产生感应电场，其方向与电压的方向相反，这种现象称之为极化反应。
在施加电压引起介质极化后，如果两端子进行放电一直到端子间的电压为零，而后将其开路放置一段时间后，一种潜在的电势将出现在两端子上，这样就引起了再生电压。
再生电压在电容器开路放置10~20天时达到峰值，然后逐渐降低，再生电压有随组件变大而增大的趋势（基板自立形） 如果电容器在产生再生电压后，两端子短路，瞬间高电压放电可能引起组装线上的操作员工的恐惧感，并且，有可能导致一些低压驱动组件（如cpu，存储器等）被击穿的危险，预防出现这种情况的措施是在使用前加100ω~1kω的电阻进行放电，或者在产品包装中用铝箔覆盖引起两端子间短路。如需更详细的解答，请与我们联系。
