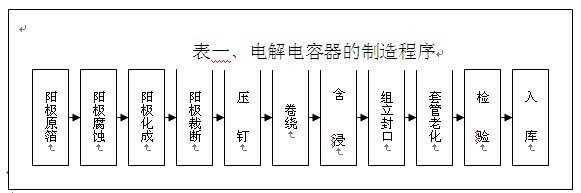

 4.卷取

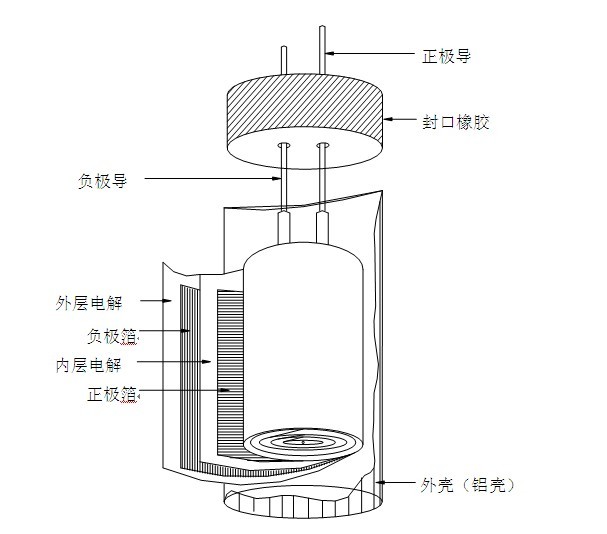

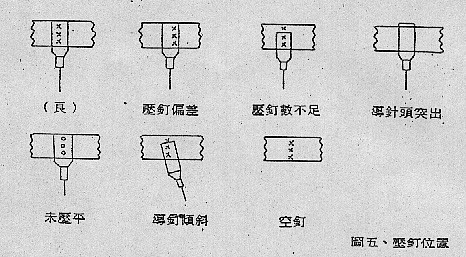

        将压钉好的阳箔﹑阴箔及电解纸﹐利用卷取机绕成素子。

 4-1卷取之制程管制

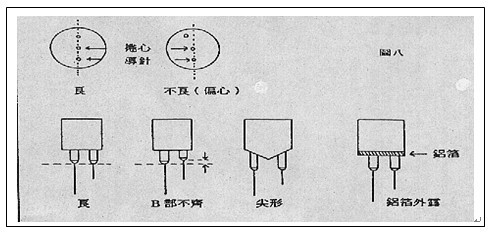

（1）素子心卷紧不可松动﹐以提高容量并保持一定标准。

（2）卷完的素子不得成尖形﹐一定要成完全圆筒形以利装制。

（3）不可将同极铝箔卷在一起﹐每一素子内须有正负极铝箔﹐但无极性电容器不在此限。

（4）卷完时电解纸末端必用胶水或胶带贴牢以免脱落。

（5）铝箔不可露出。

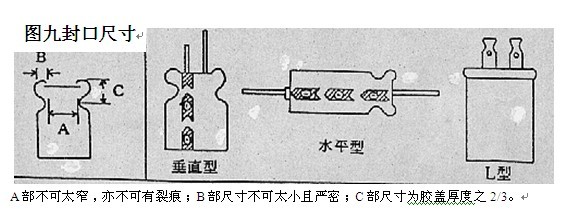

7.套胶管﹑老化

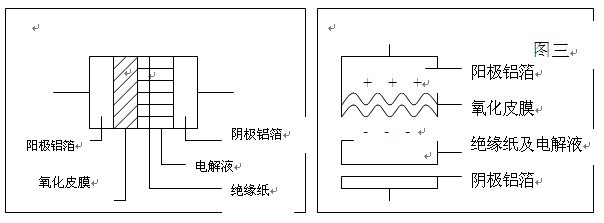

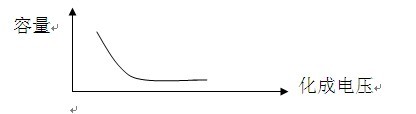

        封口好之电容器套上绝缘胶管﹐称为套胶管﹐套胶管好之成品﹐除可绝缘外﹐尚能指示其规格值。电容器于制造时﹐需先将铝箔裁切成适当之尺寸﹐阳箔经裁切后﹐其氧化皮膜因而破损﹐造成极大泄漏电流﹐此时可将电解液当作化成液﹐经加电压后﹐可将破损的氧化膜弥补起来﹐此作用称为老化﹐又称二次化成﹐所加之电压称为老化电压。

7-1套胶管﹑老化之制程管制

        （1）套胶管应避免极性相反﹐注意收缩不良﹑偏差等。

        （2）注意使用电压之变化。

        （3）充电时间 与温度须符合规定﹐将充电时间加以记录以供查考。

8.检查

        老化好之产品﹐经外观电气特笥检验后﹐即为良好之电解电容器。

  外观检查﹕

        （1）产品标示须与制造规格标准相同﹐异规格不可混入。

        （2）产品标示不清或极性标示错误﹐应予剔出。

        （3）对收缩套管不良（胶管皱纹﹑胶管破裂﹑铝壳外露）产品应剔出﹐俟加工处理扣﹐再予以复验。

        （4）导针不可有生锈的状况。

        （5）漏液﹑导针突出需挑出处理。

        （6）极性偏差需在规格值以内。

 电气检查﹕

        依国家标准或客户规格作静电容量﹑泄漏电流﹑损失角的检验﹐检验需注意所使用之频率。

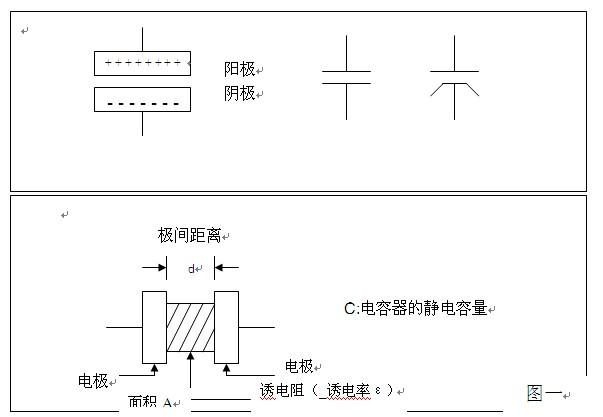

六﹑电解电容之现状

        电解电容器依功能可分为直流用电解电容器及交流用电解电容器﹐直流用电解电容器又可分为无极性电容器﹑双极性电容器﹑低泄漏电流电容器﹑高频电容器等﹐交流用电解电容器一般为马达起动电容器。

        无极性电容器（non polar）此电容器一般用于扬声器中之分音器﹐其铝箔均用化成箔﹐因不分正负极﹐故于制程中老化时﹐两极均需老化﹐以免两极容量不均匀﹐且测试频率一般为1khz﹐静电容量误差为±10%﹐损失角为10%或6%以下。

        双极性电容器（bipolar）此电容器用于电视水平扫描电路﹐当加15.75khz之信号时﹐在需耐极大的纹波电流﹐其纹波电流单位为毫安（ma）

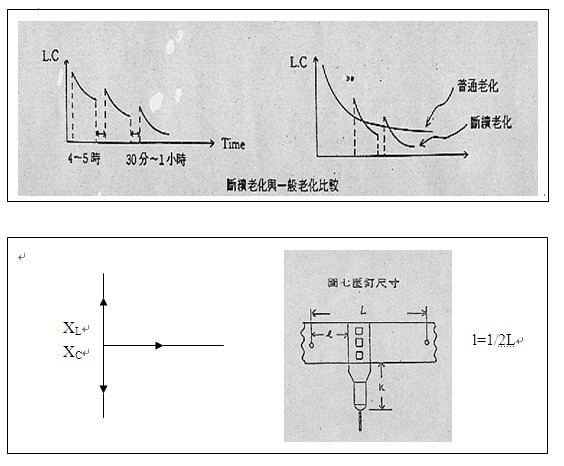

低泄漏电流电容器---高级音响中的频率调整﹐音量调整﹐前置放大需用此种低泄漏电流电容器﹐此种电容器的老化方法较一般不同﹐通常都用断续充电法。断续充电法﹕（a）利用定电压﹐定电流方式﹐将电压加于电容器﹐休息30分至1小时﹐然后再充电﹐如此反复老化﹐其时间约16至20小时为止。断续老化可得较低之泄漏电流﹕目前自动老化的充电时间较往昔手动充电为短﹐其原理亦利用此种断续老化法。



        目前电解电容器因台币升值﹐及材料﹑工资不断上涨﹐而售价涨幅有限﹐制造业者为了降低成本﹐除了力求生产自动化外﹐尚有将制程分段外包加工﹐如外购素子﹑组立﹑封口﹑套包加工,此种生产型态应加强外包管制及入厂检验﹐以管制其产品之质量。

        近几年国内信息相当发达﹐电解电容器制造业者为求更高之利润﹐积力开发计算机用的高频电容器﹐105度电容及产业用125度电容器。105度电容器----制程环境需力求洁净﹐避免污染﹐铝壳﹑胶盖等需洗涤干净﹐另组立场所需控制湿度﹐以免含浸好之素子吸收空气中之水份;电解液中之含水量越少越好﹐可避免高温水份之蒸发。

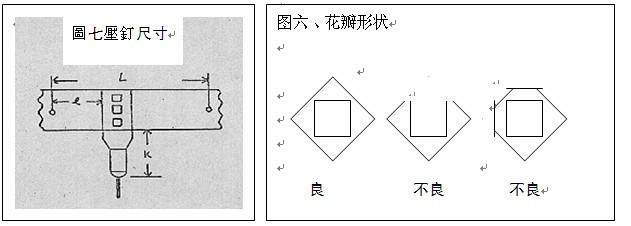

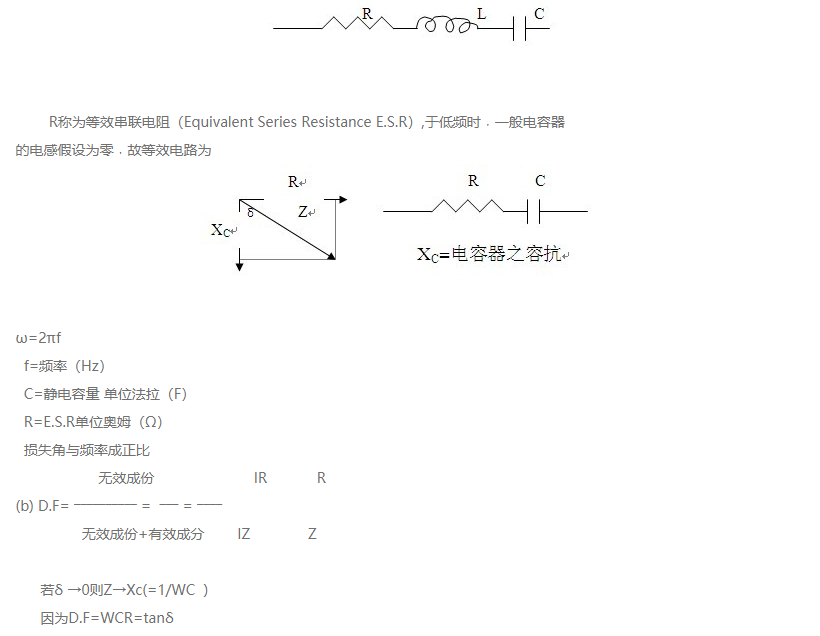

        125度电容器----此种电容器具高信赖性﹐一般使用于产业电机﹐如传真机﹑交换机等﹔其制造注意事项如同105度电容器﹐另部份业者为了将工作温度提长至125度﹐故于电解液中加入少许的dmf﹐dmf虽能提高工作温度﹐但含剧毒﹐人体应避免接触﹐其等效电路含有电感值﹐即﹐低频时电感可忽略﹐损失角只受电容及电阻之影响﹐即tamδ=wcr,然于高频时因受电感之影响﹐损失角将改成impedance（z）﹑而影响z的三因素为电容抗（xc）,阻抗（r）,电感抗（xl）,此三者成向量关系。高频电容器于使用时z值减小﹐宜选用低倍率的铝箔及注意导针的压钉位置﹐导针最好压钉于铝箔长度之中央位置﹐以减少电感值。
