根据分析统计,电容封装类型主要分为以下10类:
1.金属化纸介
电容器、陶瓷
电容器、铝
电解电容器、聚苯乙烯电容器、固体钽电容器、玻璃釉电容器、金属化涤纶电容器、
聚丙烯电容器、云母电容器。
2.按制造材料的不同可以分为:瓷介电容、涤纶电容、电解电容、钽电容,还有先进的聚丙烯电容等等
3.按照结构分三大类:固定电容器、可变电容器和微调电容器。
4.按电解质分类:有机介质电容器、无机介质电容器、电解电容器、电热电容器和空气介质电容器等。
5、按用途分有:高频旁路、低频旁路、滤波、调谐、高频耦合、低频耦合、小型电容器。
6、滤波:铝电解电容器、纸介电容器、复合纸介电容器、液体钽电容器。
7.低耦合:纸介电容器、陶瓷电容器、铝电解电容器、涤纶电容器、固体钽电容器。
8.低频旁路:纸介电容器、陶瓷电容器、铝电解电容器、涤纶电容器。
9.高频旁路:陶瓷电容器、云母电容器、玻璃膜电容器、涤纶电容器、玻璃釉电容器。
10.调谐:陶瓷电容器、云母电容器、玻璃膜电容器、聚苯乙烯电容器。
铝电解电容特质结构解析
铝电解电容是电容的一种,可分为无极性和有极性两种类型,金属箔为正极(铝或钽),与正极紧贴金属的氧化膜(氧化铝或五氧化二钽)是电介质,阴极由导电材料、电解质(电解质可以是液体或固体)和其他材料共同组成,因电解质是阴极的主要部分,电解电容因此而得名。同时电解电容正负不可接错。

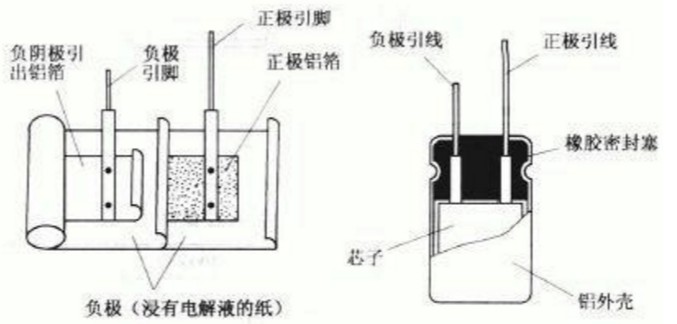

如图所示。将上述的正、负极按其中心轴卷绕,便构成了铝电解电容器的芯子,然后将芯子放入铝外壳封装,便构成了铝电解电容器。为了保持电解质榕液不泄漏、不干涸,在电解电容封装铝外壳的口部用橡胶塞进行密封。为了获得较大的电容量且体积又要小,在正极铝箔的一面用化学腐蚀方法形成凸凹不平的表面,使电极的表面积增大,从而使电容量增加。铝电解电容器之所以有极性,是因为正极板上的氧化铝膜具有单向导电性,只有在电容器的正极接电源的正极,负极接电源的负极时,氧化铝膜才能起到绝缘介质的作用。如果将铝电解电容器的极性接反,氧化铝膜就变成了导体,电解电容器不但不能发挥作用,还会因有较大的电流通过,造成过热而损坏电容器。为了防止铝电解电容器在使用时发生意外爆炸事故,一般在铝外壳封装的端面压制有向槽式的机械薄弱环节,一旦电解电容器内部压力过高,薄弱环节的沟槽便会开裂,进行泄压防爆。
铝电解电容器虽然有极性,但深圳市青佺电子有限公司通过不断的研发,现已在结构和工艺上采用新方法,也可以制成无极性的电解电容器,现已大批量生产。
